Allumer les radiateurs fil pilote à distance par téléphone (via SMS – sans internet)
Ce système de commande vous permet d‘allumer le chauffage électrique à fil pilote à distance, en utilisant tout simplement votre téléphone mobile GSM (2G, 3G, 4G, 5G) et sans box internet sur place, sans wifi, sans ligne de téléphone fixe. Allumer votre radiateur électrique à distance est très facile : un simple SMS suffit.
Mise en route simple
Pour allumer votre chauffage électrique « fil pilote » à distance par téléphone GSM, vous devez équiper votre module de commande d’une carte SIM.
Pour la mise en route du système de commande de radiateur électrique « fil pilote » à distance, vous n’avez qu’à insérer une carte SIM dans le module de commande.
Ensuite, vous faîtes les raccordements dans le tableau électrique et C’EST TOUT.
Vous pouvez désormais passer vos instructions avec votre téléphone portable.
| Un abonnement simple type FREE à 2€ ou BouyguesTelecom, SFR ou Orange à 5€ ou 6€ est tout à fait suffisant. |
Insérer la carte SIM
Pour installer la carte nano SIM, déclipsez la face avant du produit à l’aide d’un tournevis plat, le
connecteur destiné à la carte nano SIM se situe perpendiculairement à la face avant.
Nota : Pour être utilisée dans le module, la carte SIM ne doit pas avoir besoin de code PIN, vous veillerez à désactiver le code PIN.
Ce relais nécessite d’être équipé d’une carte SIM au format “nano SIM”
Installation simple et sécurisée dans le tableau électrique
Pour plus de sécurité, cette commande de radiateur électrique s’installe directement dans le tableau électrique.
Le « fil noire » de chaque radiateur fil pilote est le fil qui permet de donner l’instruction du mode.
Ce fil noir est généralement remonté au niveau du tableau électrique.

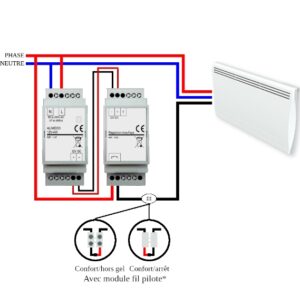

Vous placez les modules dans le tableau électrique et vous les raccorder ainsi : l’alimentation fourni du 12V au relais SMS et ce relais SMS active le module fil pilote qui lui-même gère le mode des radiateurs.
Si vos fils noires ne sont pas raccordés au tableau électrique, soit vous prévoyez de faire ce raccordement, soit vous pouvez décider de commander vos radiateurs fil pilote comme de simples radiateurs avec une commande ON / OFF en réglant la température sur le thermostat du radiateur
Vous trouverez cette solution sur le lien : Commande de chauffage à distance par téléphone
Administration du système d’allumage de chauffage électrique fil pilote
A la première mise sous tension vous envoyez avec votre mobile le message « ADMIN » au numéro de téléphone de la carte SIM installée dans le produit.
Le module GSM vous reconnaît comme administrateur et vous retourne un SMS de confirmation.
Vous pouvez ajouter jusqu’à 5 utilisateurs supplémentaires qui pourront allumer le chauffage électrique à distance.

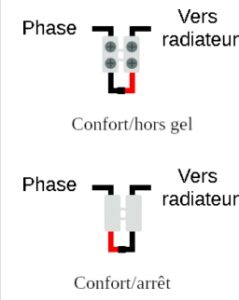

Branchement du Module fil pilote suivant le cas d’utilisation des modes
Suivant le sens de branchement du module fil pilote, ce dernier peut générer les ordres « hors gel » ou « arrêt ».
Attention, il est bien important de se fier aux couleurs et non à la visibilité des vis. Ces dernières ne remplissent en aucun cas un rôle de détrompeur.
VOUS VOULEZ COMMANDER « Confort » ou « hors gel»
Le module fil pilote permet de générer un ordre fil pilote pour votre chauffage électrique piloté par un fil pilote.
Raccordé dans ce sens, côté rouge du côté du radiateur, vous commandez « confort » ou « hors gel ».
Lorsque vous souhaitez mettre votre radiateur en fonctionnement, la commande « S1=ON » génère l’ordre « confort », la commande « S1=OFF » génère les ordres « hors gel».
VOUS VOULEZ COMMANDER « Confort » ou « arrêt »
Raccordé avec le côté noir côté radiateur, vous commandez « confort » ou « arrêt ».
Lorsque vous souhaitez mettre votre radiateur en fonctionnement, la commande « S1=ON » génère l’ordre « confort », la commande « S1=OFF » génère les ordres « arrêt ».
POINTS FORTS DE CETTE SOLUTION
Alerte en cas de coupure de courant électrique
Le système de commande fonctionne avec une pile alcaline 9 Volts de type PP3 située sur le côté du module GSM et qui a pour but de vous alerter en cas de coupure de courant.
Sa durée de vie est d’environ 5 ans. Dans le tableau électrique, cette pile prend un emplacement.
Vous pouvez vérifier que la pile est bien installée dans le système d’allumage de chauffage électrique en coupant l’alimentation : le voyant rouge du module GSM s’éteind après 1 minute et vous recevez un message d’alerte.
Qualité de réception GSM
Le choix de l’opérateur dépend de la qualité de la couverture : la réception doit être bonne dans la zone dans laquelle est installé l’appareil. Une fois la carte SIM insérée dans le relais GSM, celui-ci se connecte au réseau mobile et la LED en face avant du boitier indique la bonne connexion au réseau.
Le boitier du relais de commande de radiateur électrique a une antenne qui lui permet une très bonne réception du réseau mobile : antenne GSM avec un câble de 2m.
Il fonctionne même dans des zones de faible couverture et s’adapte au type de réseau : 2G, 3G, 4G, 5G.
Caractéristiques de l’allumage de chauffage fil pilote à distance
Utilisation en intérieur exclusivement ou dans un coffret étanche adapté à l’extérieur.
Alimentation :
- Le produit doit être alimenté via tension continue de 11V à 14V (fournie)
- 12V – 0,5A
- Puissance : 0,5W
Dimensions :
→ Produit : 36 x 58 x 90 mm (Boîtier modulaire format U2)
→ Antenne GSM : 185 x 46.5mm, câble de 2 mètres
Température de fonctionnement et de stockage : de -10°C à +60°C
Indice de protection : IP20
Le système de commande fonctionne avec une pile alcaline 9 Volts de type PP3 située sur le côté du module GSM et qui a pour but de vous alerter en cas de coupure de courant.
La largeur totale, pile incluse est de 4 emplacements :
- La largeur de 36mm correspond à 2 emplacements de module standard dans le tableau (format U2)
- L’alimentation correspond à un emplacement
- L’emplacement de la pile clipsée sur le côté du module prend également l’emplacement d’un module de 18mm
Le colis contient : l’alimentation électrique, le relais de commande GSM et le module « fil pilote ».

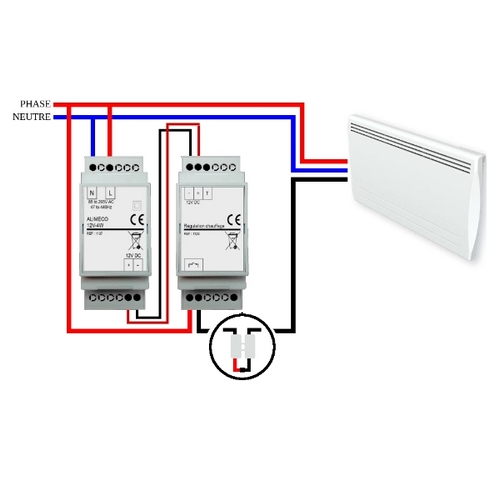

Vous placez les modules dans le tableau électrique et vous les raccorder ainsi : l’alimentation fourni du 12V au relais SMS et ce relais SMS active le module fil pilote qui lui-même gère le mode des radiateurs.
Contenu du produit
- Relais GSM (boitier modulaire au format U2)
- Antenne GSM avec câble de 2m
- Alimentation 12V
- Module fil pilote
- Notice en français
=> Complet, prêt à être installé
